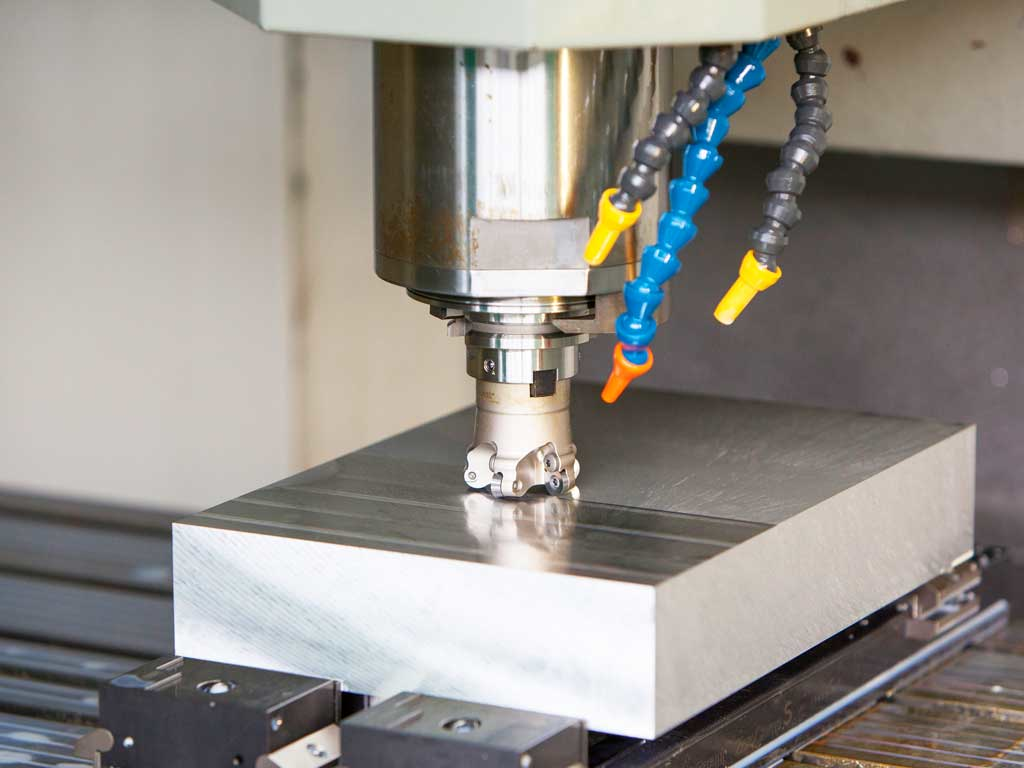

Zur Fertigung komplizierter Serien- und Einzelteile setzen wir auf universell einsetzbare CNC-Fräsmaschinen mit höchstmöglicher Maßgenauigkeit, damit in dieser "Disziplin" jeder Anspruch erfüllt werden kann. Durch die Anbindung an unser CAD/CAM-System können hochkomplexe Werkstücke unterschiedlichster Materialien realisiert werden. Die Software SolidWorks 3D-CAD nutzen wir zur Konstruktion der Teile, die Maschinenprogrammierungen werden in der Software hyperMILL® erstellt und im entsprechenden Maschinencode der Fräsen ausgegeben.
Als Schnittstelle für Ihre Kundendaten können wir folgende Formate anbieten, die wir direkt in unsere Software übernehmen und weiterbearbeiten können:
- SolidWorks, Inventor, DWG, DXF, IGES, SolidEdge, Step-Daten, Rhinomodelle, STL-Daten
Wenn Ihre Daten nicht in einem der obigen Formate vorliegen, übernehmen unsere Konstrukteure gerne die Erstellung der Einzelteilgeometrie aus Ihren Zeichnungen.

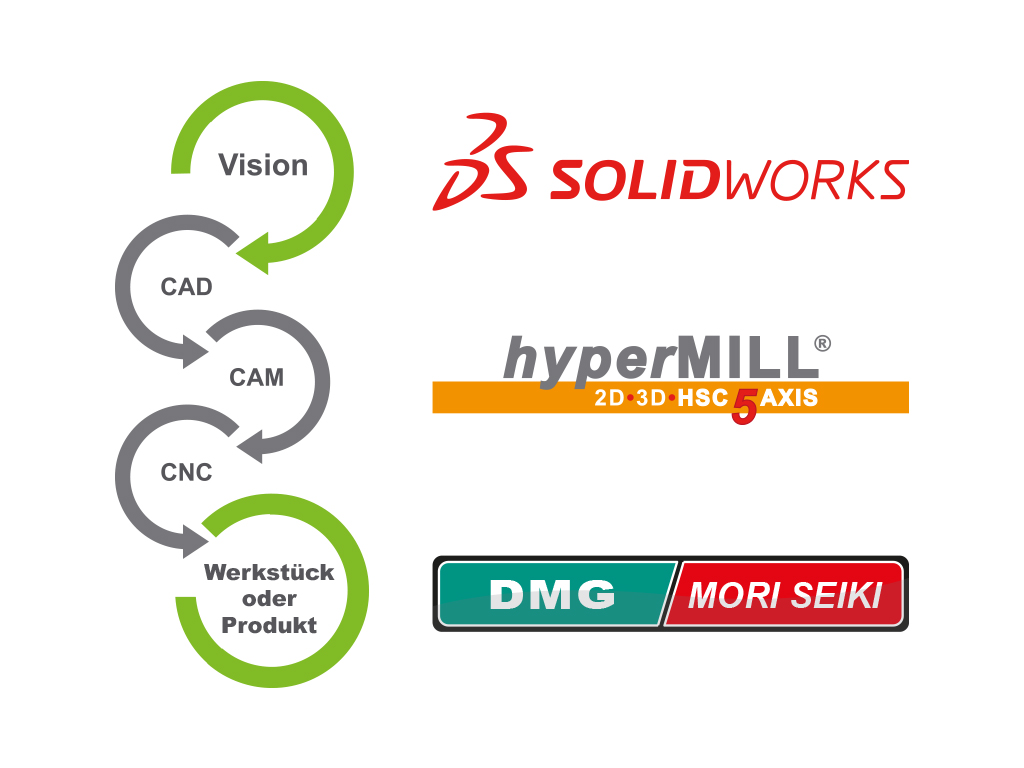

Workflow - CAD - CAM - CNC
Ihr Vorteil - unsere geschlossene Verfahrenskette CAD / CAM / CNC
- Kürzere Entwicklungszeiten
- Optimierte Fertigungszyklen
- Maximale Präzision
- Integratives Fertigungsmodell
- Effiziente wirtschaftliche Produktion
Maschinenpark

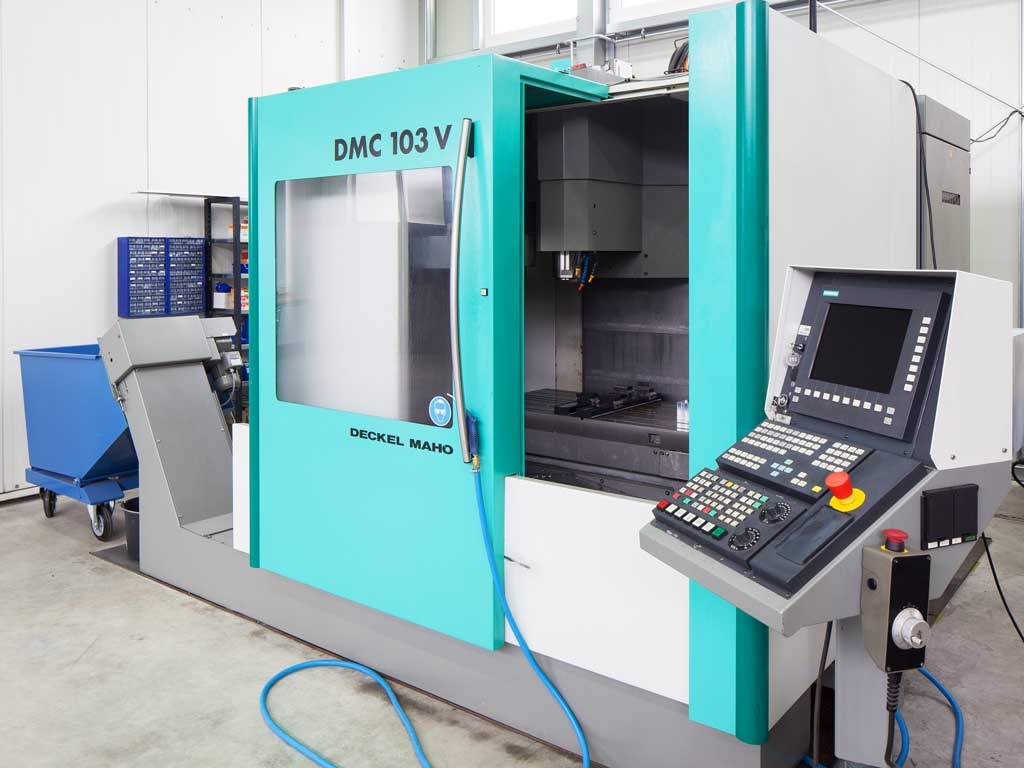

Deckel Maho Vertikal-Bearbeitungszentrum DMC 103 V
Arbeitsbereich:
X-Achse 1.000 mm
Y-Achse 600 mm
Z-Achse 600 mm
Maschinentisch Aufspannfläche: 1.200 x 600 mm
Tischbelastung: 800 kg
Beschickungshöhe: 900 mm
Eilgang 30 m/min
Drehzahlbereich 0 - 8.000 U/min
Drehmoment an der Spindel 90 Nm
Antriebsleistung - Fraesspindel 13 kW
Anzahl der Werkzeuge im Magazin 24 Stueck
Werkzeugaufnahme SK 40

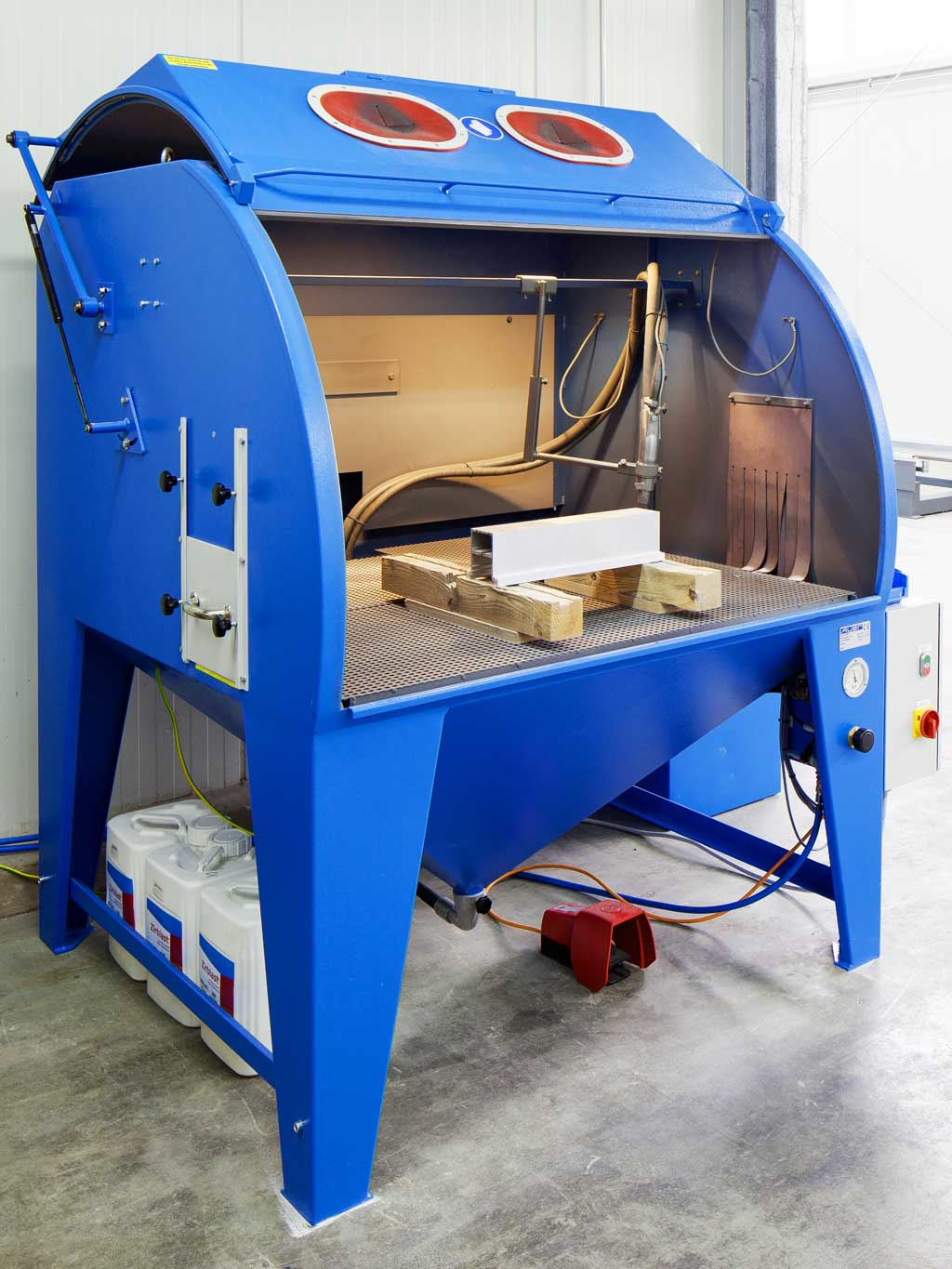

AUER-INJEKTOR-STRAHLKABINE ST 1400 PS
Strahlpistole: SPA 80
Strahldüsengröße: 11 mm
Strahlraumabmessungen: 1400 mm x 1230 mm x 800 mm (B x T x H)
Türgröße: 1360 mm x 800 mm (B x H)
Max. Gewicht Strahlgut: 200 kg
Durchladeluke beidseitig: 203 mm x 203 mm (B x H)

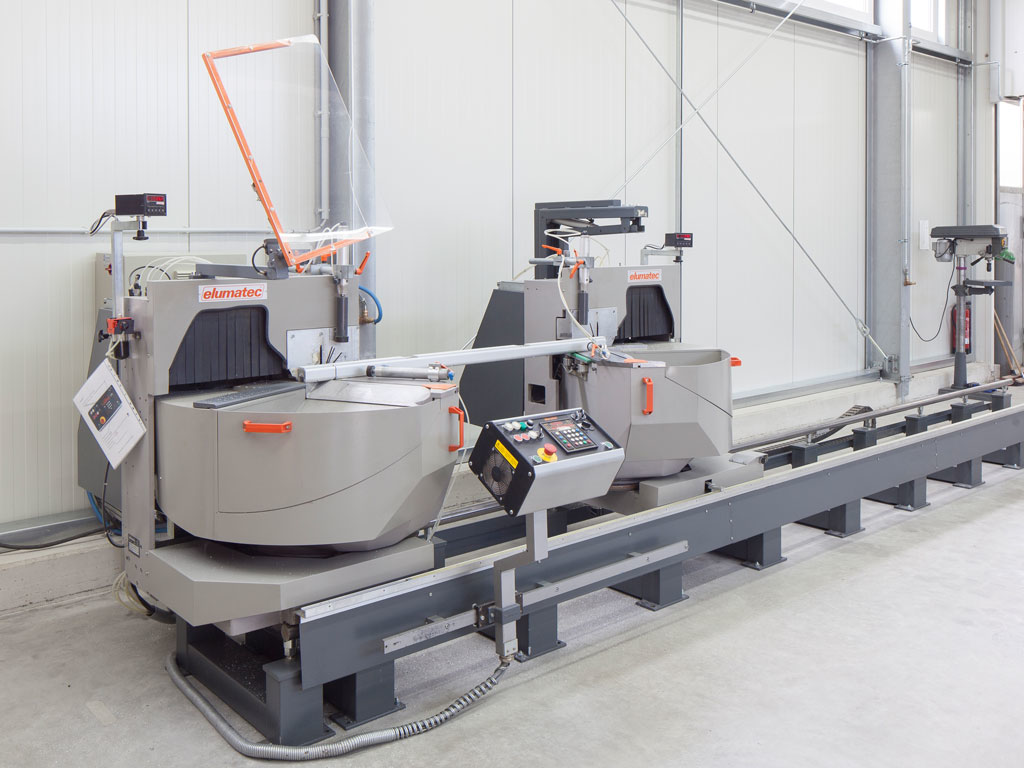

Doppelgehrungssäge Elumatec DG204/2
Sägenantrieb: 2 x 4 kW
Drehzahl: 2800 U/min
Sägblattdurchmesser: 550 mm
Pneumatisches 4-Punkt Spannsystem
Schnittwinkel Gehrung / Shift: 90°-45°
Programmierbare Steuerung
Automatisch Schnittfunktion
Stangenverarbeitung bis zu 6000 mm
Minimalmengenschmierung
